제품 상세 정보:
|
| Advantage 1: | Energy saving | Advantage 2: | High efficiency |
|---|---|---|---|
| Advantage 3: | Reliable | safety 1: | hydraulic lock of furnace |
| safety 2: | Detecting system for molten iron leakage out of furnace | safety 3: | Interlock of power supply cabinet door |
| safety 4: | Protection against accident due to high temperature of water and water leakage | safety 5: | Grounding protection |
| safety 6: | drop-roof hood of furnace | safety 7: | Emergency power supply |
| safety 8: | Resin-poured impedance with empty core |

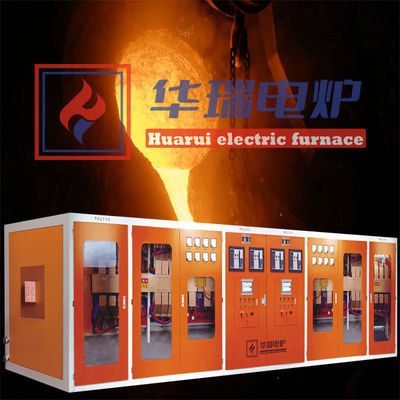

중국 신형 IGBT 액세서리 유도 용해로 시스템(3세대)
차세대 IGBT 듀얼 유닛 모듈 주파수 전기 용광로는 현재 가장 에너지 절약형 중주파 용광로로 승인되었으며, 사이리스터 방식 직렬 연결 용광로보다 5% 더 높은 전력 소비를 절감할 수 있습니다. 이는 사이리스터 인버팅 전기 용광로 내부의 전류 정류 인덕터를 거부하기 때문입니다.
낮은 유지 보수 비용. Huarui의 IGBT 모듈 중주파 전기 용광로의 경우, 하나의 드라이브 보드가 하나의 모듈을 구동하여 과거 단일 튜브 IGBT 중주파 용광로보다 훨씬 높은 신뢰성을 보장합니다. 단락, 점화, 강철 관통 또는 물 케이블 파손으로 인해 용광로에 화재가 발생하더라도 IGBT는 더 이상 손상될 수 없으며, 한 부분이 손상되면 구형 단일 트랜지스터 유형의 모든 IGBT 모듈이 손상되는 문제를 해결하여 유지 보수 비용을 크게 절감합니다.
강한 내구성, 낮은 작동 소음, 높은 과부하 용량, 작업 환경에 대한 특별한 요구 사항 없음, 간단한 작동 및 낮은 유지 보수 비용과 같은 많은 장점이 있습니다.
기술적 특징
1.IGBT는 파워 트랜지스터(GTR)와 파워 효과 트랜지스터(MOSFET)의 복합체로, GTR과 SFT의 장점을 결합하여 뛰어난 성능을 발휘합니다.
2.IGBT 중주파 전원 장치는 커패시터가 인덕터를 직렬로 연결하는 일종의 회로를 채택합니다. 주파수 인버터 및 전력 조절 모드로 인해 정류기 브리지는 제어되지 않은 상태이며, 역률은 0.97 이상이고 작동 중 고조파는 낮습니다.
3. 사이리스터와 비교하여 IGBT 트랜지스터는 전도 제어뿐만 아니라 원하는 대로 차단 동작도 제어할 수 있지만, 사이리스터는 수동적으로 차단되어야 하며 이 작업을 완료하는 데 시간이 필요합니다. 이로 인해 IGBT 트랜지스터 유형의 인버터 역률이 훨씬 더 높고(≥ 97%) 동일한 입력 전압(380V)에서 용광로 전압도 훨씬 더 높아지며, IGBT 인버터 전압은 약 2800V인 반면, 기존 사이리스터의 인버터 전압은 750V이고 최대 800V이므로 인버터 전압은 사이리스터 유형보다 4배 더 높습니다. 또한 배선 손실이 낮고 15%의 에너지를 절약할 수 있습니다.
4. 기존 사이리스터와 비교하여 정전력 출력은 IGBT 중주파 전원 주파수 및 전력 인버터 시스템의 또 다른 중요한 장점이며, 용광로 내부의 원자재 양이나 용광로 라이닝 벽의 두께에 영향을 받지 않고 전체 제련 공정에서 대략적인 정전력 출력이 유지됩니다. 기존 사이리스터 중주파 전원 시스템의 경우 가열 공정은 자기 유도 부피 변화의 영향을 받습니다. 처음에는 용융 전력이 너무 낮아 용융 속도가 빠르지 않습니다. 사이리스터 전원 공급 장치의 전력은 용융 시간 및 자기 유도 부피에 따라 다르며, 전력은 낮은 값에서 높은 값으로 점차 증가하여 변압기의 용량 활용률을 감소시키고 생산 비용을 증가시킵니다. 이 점에서 IGBT 유형은 약 3%에서 5% 정도의 에너지를 절약할 수 있습니다.
액세서리 장점:
차세대 IGBT 중주파 용광로 기술은 2017년부터 당사에서 연구 개발에 전념해 온 일종의 제어 기술로, 국제 선도 수준입니다. 이 기술은 Infineon의 5세대 IGBT 모듈을 기반으로 개발되었으며 획기적인 의미를 지닙니다.
| 액세서리 장점 목록 | 액세서리 장점 설명 |
| 모듈 장점 |
모듈 장점. 독일 Infineon의 혁신적인 IGBT5 및 XT 기술이 처음으로 잘 알려진 PrimePACK 시리즈에 적용되었습니다. 새로운 기술이 적용된 후 모듈의 전력 밀도는 4세대 기술(2012-2016)에 비해 25% 증가했으며, 수명은 이전보다 10배 연장되었고 전류 커버리지 범위는 1800A/1700V로 증가했습니다. |
| 드라이브 장점 |
드라이브 장점 - 스위스 드라이브 회사에서 생산한 SCALE-2 드라이버 코어 제품은 드라이버의 모든 기본 기능을 갖추고 있습니다. Power Integrations의 플러그 앤 플레이 IGBT 드라이버는 직접 적용할 수 있는 일종의 완전한 IGBT 드라이버이며 특정 IGBT 모듈과 완벽하게 일치합니다. 600V에서 6500V 사이의 전압을 가진 고전력 및 고전압 IGBT 모듈에 적용할 수 있습니다. 모든 플러그 앤 플레이 드라이버는 DC/DC 전원 공급 장치, 단락 보호, 능동 클램핑, 전원 공급 장치 모니터링 및 소프트 스타트 등의 기능을 갖추고 있습니다. |
| 액세서리 장점 목록 | 액세서리 장점 설명 |
| 필터 파형 장점 |
필터 파형 장점 - 독일 EPCOS Capacitor Company에서 생산한 박막 커패시터 시리즈는 일반적으로 100000시간 이상 작동할 수 있습니다. 박막 커패시터는 많은 뛰어난 특성을 가지고 있으며 주요 특성은 다음과 같습니다. 비극성, 높은 절연 임피던스, 뛰어난 주파수 특성(광범위한 주파수 범위에 적용 가능) 및 낮은 중간 손실. |
|
DSP 메인 제어 보드 (디지털 신호 처리) |
DSP(디지털 신호 처리) 메인 제어 보드. 메인 제어 보드는 중주파 전기 용광로의 핵심 제어 장치입니다. 정밀한 제어, 안정적인 성능 및 자동화와 같은 장점이 있습니다. 자체적으로 연구 개발되었으며 고유한 보호 기술은 IGBT 모듈의 일부가 손상될 경우 IGBT 모듈이 완전히 손상되는 문제를 방지할 수 있습니다. 프로그램 디버깅이 적용되어 프로그램이 컴퓨터에 입력된 후 더 이상 변경되지 않으므로 디버깅이 간단하고 안정적입니다. 자동 주파수 추적 및 자동 주파수 조절 기능은 주파수가 최대 공진점에 유지되도록 보장할 수 있습니다. |
| 액세서리 장점 목록 | 액세서리 장점 설명 |
| 인버터 보드의 장점 | 전기 다중 유닛 열차 및 신에너지 차량과 동일한 기술을 사용한 적층 버스 바가 적용되어 높은 신뢰성과 안전성, 낮은 인덕턴스(특히 IGBT 적용 시 전압 고장으로 인한 전기 부품의 손상 확률 감소), 낮은 임피던스, 오류 없는 설치 및 맞춤형과 같은 많은 장점이 있습니다. |
| 자가 냉각 및 비수 냉각 전기 반응기 |
자가 냉각 및 비수 냉각 전기 반응기는 무보수, 자연 냉각, 적은 열 발생량의 원형 방사 철심, 낮은 소음, 긴 수명, 낮은 손실, 에너지 절약 및 환경 보호와 같은 장점을 가지고 있으며, 막힘으로 인해 구형 수 연결 전기 반응기의 연소 문제를 완전히 해결합니다. |
