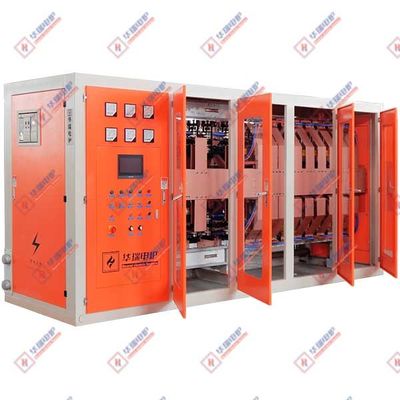

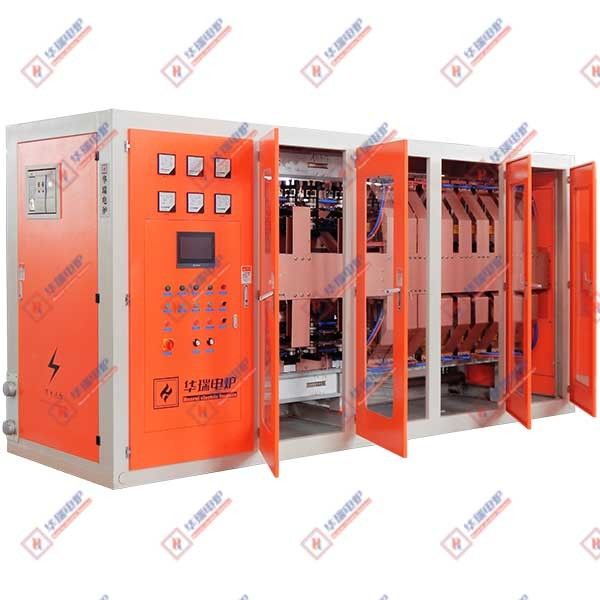

직렬 연결된 사이리스터 중주파 전력 캐비닛

시리즈 중기류 전원 공급 캐비닛이 병렬 중기류 전원 공급 캐비닛보다 에너지 효율이 높고 전력 절약이 가능한 주요 이유는 다음과 같습니다.

1높은 전력 요인

시리즈 중기류 전원 공급 캐비닛은 직렬기 전체 출력 회로를 채택합니다. 직렬기 부분의 티리스토르는 완전히 켜져 있습니다. 일반적으로 작동 중에전력 요인은 항상 0 이상 유지될 수 있습니다..92-0.94이것은 전기 에너지를 더 효과적으로 활용하고 반응 전력 손실을 줄일 수 있다는 것을 의미합니다.

평행 중기류 전원 공급 캐비닛의 전력 조절은 3단계 완전히 제어 된 브릿지의 직렬 전압을 변경하는 데 의존합니다.직선교통의 제어 펄스 α가 ≤0°일 때, 전력 인수는 0까지 떨어질 것입니다.3낮은 전력 요인은 회로에서 많은 양의 반응 전류가 흐르도록 만들 것이며, 선 손실과 전력 공급에 대한 부담을 증가시키고 전기 에너지를 낭비합니다.

2합리적인 전력 조절 방법:

시리즈 중기류 전원 공급 캐비닛은 인버터 주파수를 조정하여 전력을 조절합니다.그것은 오븐의 충전량에 관계없이 일정한 출력 전력을 유지할 수 있습니다.이것은 장비가 다양한 작업 조건에서 높은 효율으로 작동 할 수있게하며 전력 변동으로 인한 에너지 낭비를 피합니다.특히 스테인리스 스틸과 같은 비 자석 물질을 녹일 때, 구리, 산업용 실리콘 및 알루미늄, 그것의 우월성은 더 명백합니다. 녹는 속도는 빠르며, 오븐 충전 요소의 손실은 적고 에너지 절약 효과는 더 좋습니다.

평행 중기류 전원 공급 캐비닛은 DC 전압을 조절하여 출력 전력을 조절합니다.이 전력 조절 방법은 다른 부하 조건 하에 수정 전도 각의 변화를 일으킬 것입니다.특히 낮은 전력 출력에서, 전력 요인의 감소로 인해 장비의 전체 효율이 감소하고 에너지 소비가 증가합니다.

3작은 부하 회로 전류

시리즈 공명 은 전압형 인버터 이다. 그 부하 전압 은 출력 전압 (Q 는 품질 인수) 의 Q 곱 이다. 작동 중 에 공명 회로의 전압 값 은 상대적으로 높다.현재 값은 상대적으로 작지만죠울 법칙 Q=I 2 Rt에 따르면 전류가 작을수록 부하 회로에서 열 손실이 적다.

병렬 인버터는 전류형 인버터이다. 공명 전류는 작동 전류의 Q 곱이다. 인덕터의 작동 전류는 크며, 큰 전류는 많은 열을 발생시킨다.이 열은 냉각 물에 의해 이동, 에너지 소비를 초래합니다.

4전력망에 최소한의 영향

일련의 중기류 전원 공급 장치 캐비닛의 정정 부분은 반 제어 가능한 정정 방법을 채택합니다.DC 전압은 항상 전도 각도를 조정하지 않고 상태에서 작동, 고질의 하모닉을 생성하지 않으며, 전력망에 하모닉 위험을 초래하지 않으며, 공장 내의 다른 전자 장비의 작동을 방해하지 않습니다.전력망의 안정성 및 다른 장비의 정상적인 작동을 보장합니다.전체적으로, 그것은 그리드 변동과 장비 장애로 인한 에너지 낭비를 줄였습니다.

평행 중기류 전원 공급 캐비닛은 세 단계 완전히 제어 된 정제 기술을 채택합니다. 장비가 작동 할 때 전력 네트워크에 조화 오염을 일으킬 것입니다.,특히 5번과 7번의 하모닉은 국가 표준을 6~7배 이상 초과할 수 있습니다.이것은 전력 네트워크의 다른 장비의 정상적인 작동에 영향을 줄뿐만 아니라 전력 네트워크의 전력 요인의 감소로 이어질 수 있습니다., 전기 에너지 손실을 더욱 증가시킵니다.

또한, 시리즈 중기류 전원 공급 캐비닛은 또한 큰 용량 필터 원자로의 필요성,각 인덕션 녹화 오븐은 독립적으로 인버터 세트로 공급됩니다.이 모든 것은 또한 어느 정도 전력 소비를 줄입니다.
